Descrizione
Parametri Tecnici
• Temperatura di lavoro: -20/60 °C
• Voltaggio supportato: DC12V-24V
• Uscite: 3 canali
• Modalità di connessione: tramite Anodo
• Dimensioni esterne: L 81xW 64x H 24mm
• Dimensioni del telecomando: L137xW80xH25mm
• Peso netto: 170 g
• Energia consumata a riposo: <1W
• Corrente in uscita: <6A/per ogni canale
• Energia in uscita: 12V:<216W ; 24V:<432W

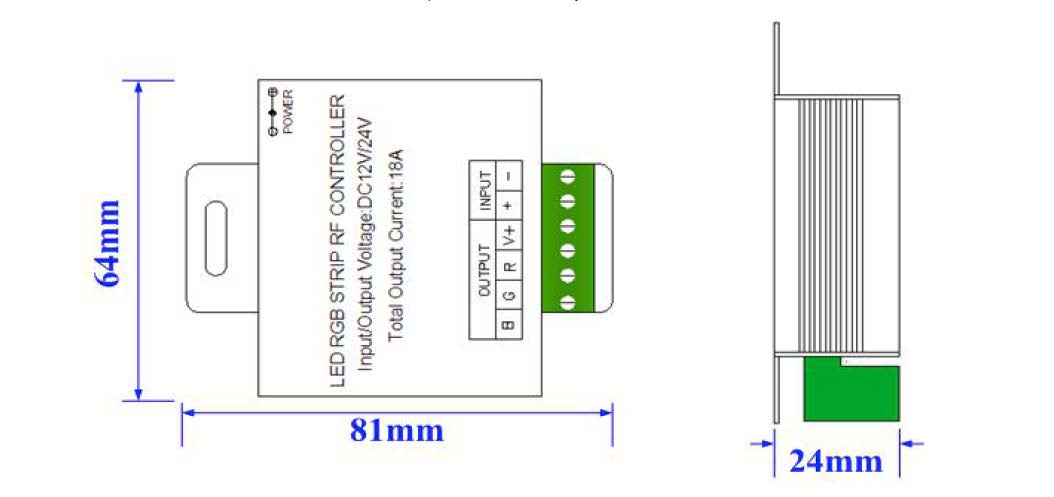

Dimensioni esterne

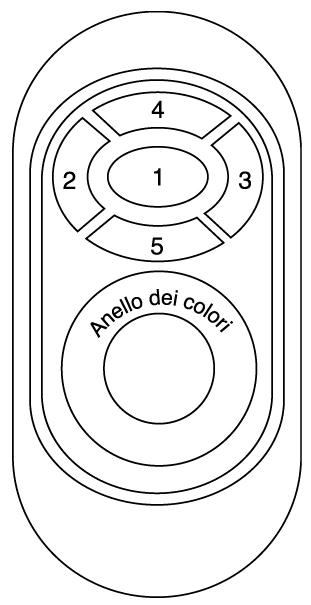

Funzioni del telecomando:
1: On/off
2: cambio modalità di luce
3: colore della luce / diverse modalità della luce bianca
4: aumento + della luminosità e della velocità di scambio
della luce
5: diminuzione – della luminosità e della velocità di scambio
della luce
Descrizione connessione alimentazione al controller:
Entrata cavi di alimentazione e bottone di accensione
Direzioni per l’uso
1. Per usare il telecomando non c’è bisogno di un contatto diretto ma può
funzionare anche se il contatto è ostacolato
2. In luoghi aperti la massima distanza tra il telecomando e la sorgente è
all’incirca 30m.
3. Il telecomando è dotato di un bottone touch, va leggermente sfiorata la
ruota colorata per regolare il colore , mentre per la luminosità della luce
sfiorare la striscia grigia sottostante .
Metodo di funzionamento
1. Collegare il cavo di carico, poi il cavo di alimentazione dopo aver
controllato se il funzionamento della rete elettrica sia corretta e senza
rischi di corto circuito
2. All’accensione il telecomando ripresenta le ultime impostazioni fissate
durante l’ultimo uso .

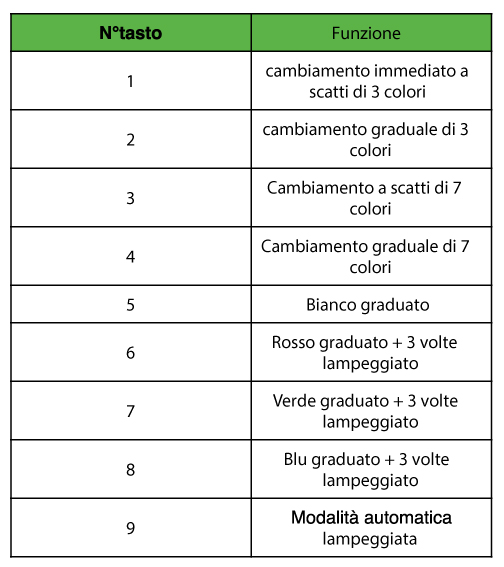

3. Premere il bottone ON per accenderlo, poi premi il pulsante colorato
per scorrere le 9 funzioni qui di seguito spiegate:
4. Per tornare all’ultima impostazione selezionata premere di nuovo il
pulsante colorato
5. Con i tasti +/- possono essere modificate la velocità e la luminosità:
Per una nuova combinazione, il telecomando deve essere impostato sul
bianco per poi essere re-impostato.
Prima di impostare il telecomando, bisogna assicurare il LED controller,
l’alimentatore e le luce correttamente, attivando e disattivando la corrente per
controllare.
SINCRONIZZAZIONE, impostazione del telecomando:
Prima di tutto collegare e ricollegare all’alimentatore per sicurezza , premere
tutti i bottoni ON (dei numeri 1,2,3,) per 2 secondi indirizzando il
telecomando al Controller, quindi le luci dovrebbero accendersi a scatto per 3
volte, ciò significa che il telecomando è stato connesso correttamente e può
essere normalmente utilizzato.
CAMBIO di Sincronizzazione:
se si vuole reimpostare il controllo delle luci schiacciare
contemporaneamente i pulsanti 1,2 e tre del telecomando per 5 secondi ,
fatto questo le luci lampeggeranno per 3 volte , ciò significa che
l’impostazione è stata formattata.
Attenzione:

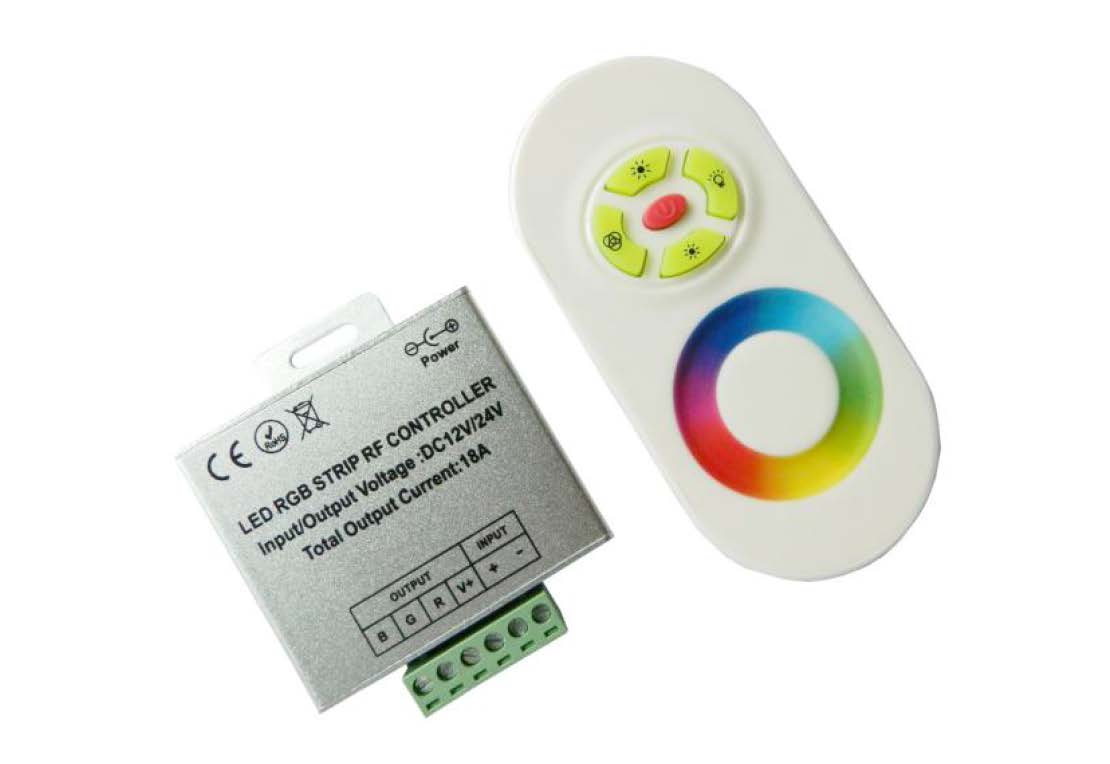

1.Il kit in vendita include telecomando e controller.
2. Un telecomando può controllare infiniti controller mentre un controller può
essere controllato da solo due telecomandi contemporaneamente.
3. Verificare la corretta installazione delle batterie e del controller (in assenza
di alimentazione) quando si programma dopo aver dato e tolto
l’alimentazione.
AVVERTENZE
1. La potenza elettrica supportata da questo prodotto sta tra i DC 12V/24V,
livelli maggiori di corrente sono sconsigliati.

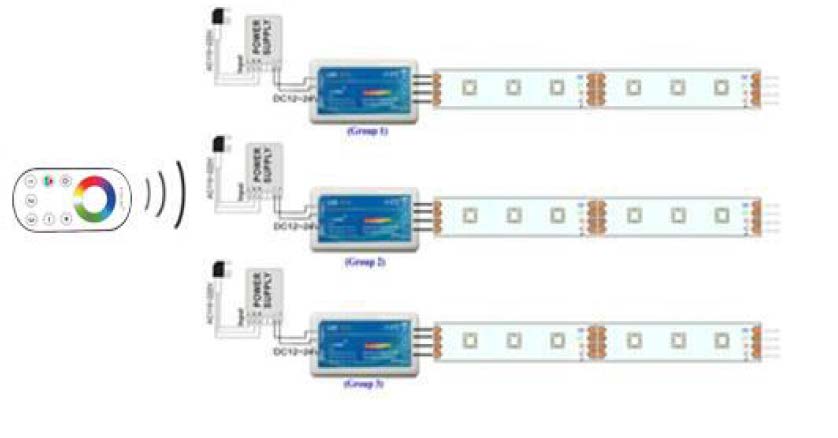

2. Il cavo deve essere collegato correttamente, in base al colore del filo e agli
schemi di collegamento.
3. Il sovraccarico è proibito.
4. Per mantenere il livello di sensibilità della ruota dei colori, non toccate la
luce di regolazione della luce mentre installate la batteria al telecomando.
Quando si utilizza il telecomando, se perde di sensibilità, rimuovere la
batteria e installarla di nuovo.
5. Per favore non utilizzare il controllore attorno a una vasta gamma di aree
metalliche o non utilizzate nelle vicinanze forti elettromagnetici
le onde, altrimenti, influirà gravemente sulla distanza.
